异形切割机

切割机概述

迪迈斯数码切割机主要针对非金属柔性材料的异形图形智能切割,可快速完成全切、半切、镂铣、打孔、折痕、标记等各类工艺,解决异形图画裁剪难题,提高生产效率,降低人工成本;可降低因人工裁剪产生误差的次品率,帮助用户在低成本同时更快速、更稳定、更精准地完成高品质切割效果,提高用户市场竞争力,抢占更多市场份额,被广泛应用于广告包装、服装制鞋、汽车内饰、箱包、复合材料等行业。

切割机

迪迈斯数码 切割机 特点:

1.过切优化功能:采用迪迈斯自主研发的CAM软件,对刀具物理过切现象进行系统优化,最大程度还原图形轮廓,带给客户完美的切割效果

2.智能化台面补偿功能:通过高精度距离检测仪对台面平整度进行检测,通过软件对平面进行实时修正,确保高质量切割效果

3.正反套切功能:结合台面检测功能实现智能化正反图形套切功能

4.自动对刀功能:快速简单的自动对刀系统,采用光纤激光传感器对刀具进行精确检测,提升对刀效率

5.刀具快换模块:简单高效的刀座快换系统,使操作更加轻易便捷
6. 多任务高效循环切割, 智能吸附配置

适配刀具&应用材料

铣刀

高性能铣刀切割机

采用高转数、高性能进口主轴电机,根据材料和应用不同,其转数最高可达60000rpm,切割边缘更加光滑,可切割20mm厚度的非金属硬质材料及柔性材料,性能远远优于传统切割设备,满足24小时/7天不间断工作需求,实现材料产量最大化。配备专业、高效吸尘装置,整个切割过程无异味、无灰尘,对员工无健康影响,符合环保标准。

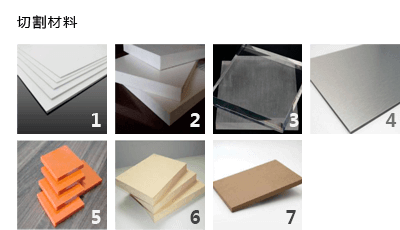

铣刀切割机切割材料
1.ABS塑料
2.PVC发泡板
3.亚克力板
4.铝塑板
5.绝缘板
6.MDF中密度纤维板
7.密度板

铣刀

高频振动刀切割机

高频振动刀切割机通过高频震动原理切透材料,针对不同材料配备多种振幅刀具,确保高速、高效、高质量地生产加工各类非金属柔性材料,可通过选择不同角度切割刀片,比如45°、26°、16°等切割不同厚度的材料。

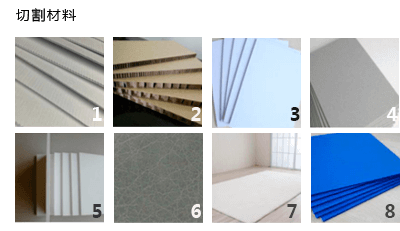

振动刀切割机切割材料
1.瓦楞纸板
2.蜂巢板
3.KT板
4.灰纸板
5.PVC发泡板
6.皮革
7.地毯
8.瓦楞塑料板

铣刀

多角度斜切刀切割机

可根据自己不同的切割需求调整不同角度的槽线,可裁剪0°、15°、22.5°、35°、45°角,材料厚度≤16mm。

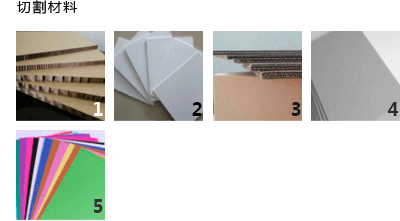

斜切刀切割机切割材料
1.蜂窝板
2.中度硬质的PVC
3.瓦楞纸
4.灰板纸
5.卡纸

铣刀

压痕刀切割机

压痕刀切割机通过压痕轮对材料进行折痕加工,通过更换合适深度、宽度的压轮得到完美的压痕效果。定向压力调整压痕或起皱,配合软件压痕工具可顺向或逆向材料方向,在不破坏材料表层面纸的情况下得到更高质量压痕效果。

压痕刀切割机压痕材料
1.瓦楞纸
2.灰板纸
3.PPC
4.铜版纸

铣刀

圆刀切割机

圆刀通过直流电机驱动刀片高速旋转切割材料,装配圆形刀片或10角刀片切割各类编制材料,可显著降低拖拽力并有助于切断每一根纤维或丝线。

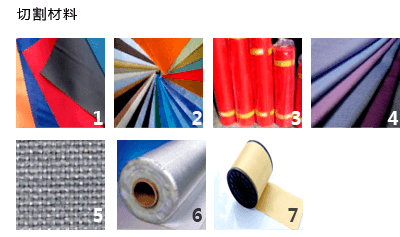

轮切刀切割机切割材料
1.旗帜布
2.无纺布
3.横幅布
4.纺织面料
5.编织材料
6.玻璃纤维
7.芳纶纤维

铣刀

拖刀切割机

适合裁切≤5mm的各种柔性材料

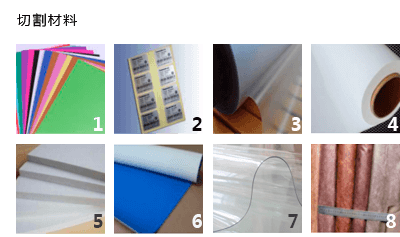

拖刀切割机切割材料
1.卡纸
2.不干胶贴
3.薄塑料
4.pp背胶
5.雪弗板
6.橡皮布
7.软玻璃
8.仿皮
数码切割机硬件优势 · PRODUCT ADVANTAGE
切割机设备
  • 机头设计

    采用方便的可更换机头设计理念,根据实际需要更换、增配不同功能的工具头。
  • 通信接口

    数据接口为千兆网络接口,可实现远程升级维护,传输速度快,距离远。
  • 台面设计

    采用先进成熟的滚动式台面设计,铝“蜂窝”式真空吸附平台,保持平整的切割平台,提高切割精度。
  • 控制系统

    自主研发人机界面操作系统,人性化设计,智能识别对刀切割,快捷捕捉切割目标。
  • 进口毛毡

    采用进口毛毡,耐磨损,透气性强,确保切割平台的高平整度。
  • 红外防撞系统

    安全防撞系统,确保操作人员的安全。

数码切割机软件特点

迪迈斯数码切割机采用自主研发的CAM软件,用户需求完美融入软件设计,是一套集性能、速度与品质三大优势为一体的全自动智能切割系统,能快速完成全切、半切、镂铣、打孔、折痕、标记等各类工艺,操作简单便捷,功能丰富实用,配合刀具快换模块可满足用户定制化需求。

绘图软件特点 切割机软件特点

切割流程示意图

数码切割机切割流程示意图

数码切割机技术参数

设备主要技术参数

技术参数/型号 DMS-2516A
多功能机头 可简便更换不同工具头,具备振动刀、拖刀、全新裁切、半断裁切以及压痕、绘图、光标定位和可选CCD工业相机定位功能
安全装置 安全防撞系统
平移速度 800-1500mm/s
裁切速度 200-1200mm/s(根据不同裁切材料可进行订制)
裁切厚度 40mm(根据不同裁切材料)
材料固定方式 真空吸附
重复精度 ±0.05mm
伺服分辨率 ±0.01mm
传输端口 以太网口
网络传输距离 ≤350米
缓冲容量 2GB
传动系统 进口(数字伺服马达、直线导轨、同步带、丝杠、齿轮)
额定功率 7.5-11KW
电源电压 380V± 10%
有效工作范围 2500×1600mm
最大放料宽度 1600mm
产品尺寸 3521×2186×1280mm
包装尺寸 3670×2340×1500mm
毛重 1150KGS
